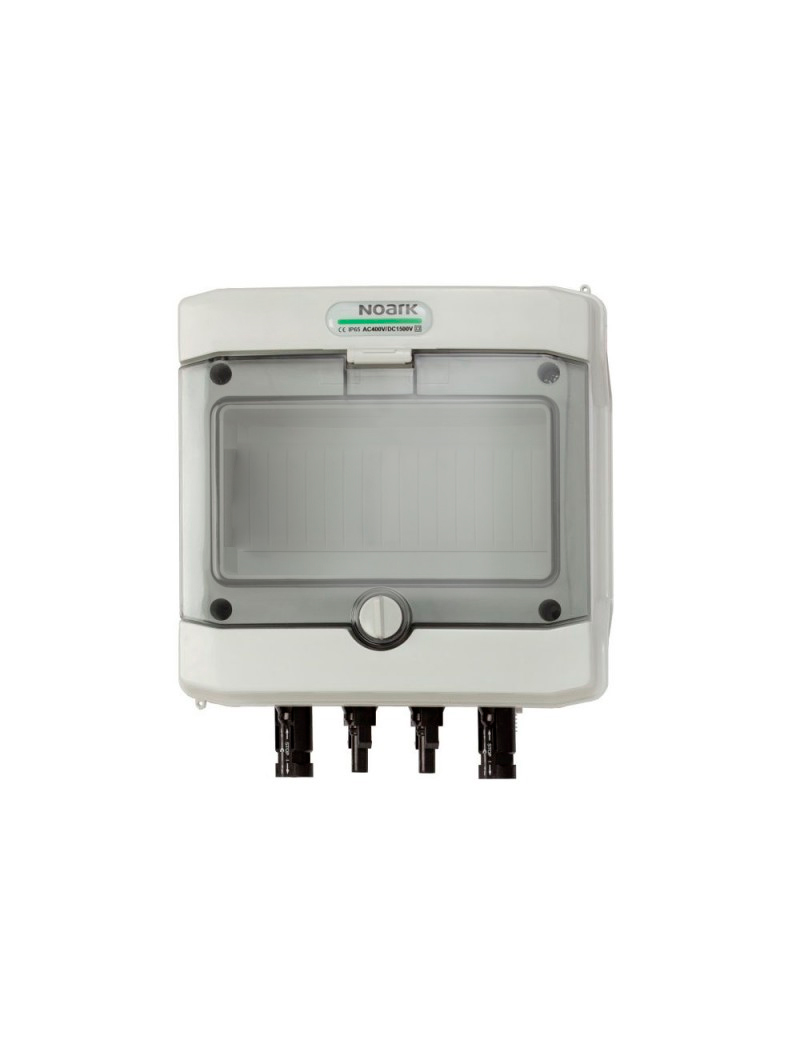

Rozdzielnica prefabrykowana DC T1+T2 11 SOL-101

Rozdzielnica elektryczna DC T1+T2 zapewnia pełną ochronę obwodów DC instalacji fotowoltaicznej przed skutkami przepięć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Parametry elektryczne i mechaniczne obudowy :

■ Przeznaczona do montażu natynkowego
■ Wykonana zgodnie z normą EN 60670, EN 62208
■ Prąd znamionowy In 63 A
■ v Stopień ochrony IP65
■ II klasa ochronności
■ Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
■ Próba rozżarzonym prętem: 650°C
■ Odporność na uderzenia: IK08
■ Temperatura pracy: -25°C - +60°C
■ Bezhalogenowy plastik do ponownego przetworzenia

 Ogranicznik przepięć DC DEHN Combo 1200 V typ 1+2:

■ PV T1+T2 (Klasa I+II, Typ 1+2, B+C)
■ Do stosowania zgodnie z normą: PN-HD 60364-7-712
■ Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
■ Napięciowy poziom ochrony: 3,8 kV
■ Rozmiar: 4 moduły
■ Największe napięcie PV Ucpv: 1200 V
■ Czas zadziałania tA 25ns
■ Opcjonalny styk pomocniczy informujący o stanie wkładki
