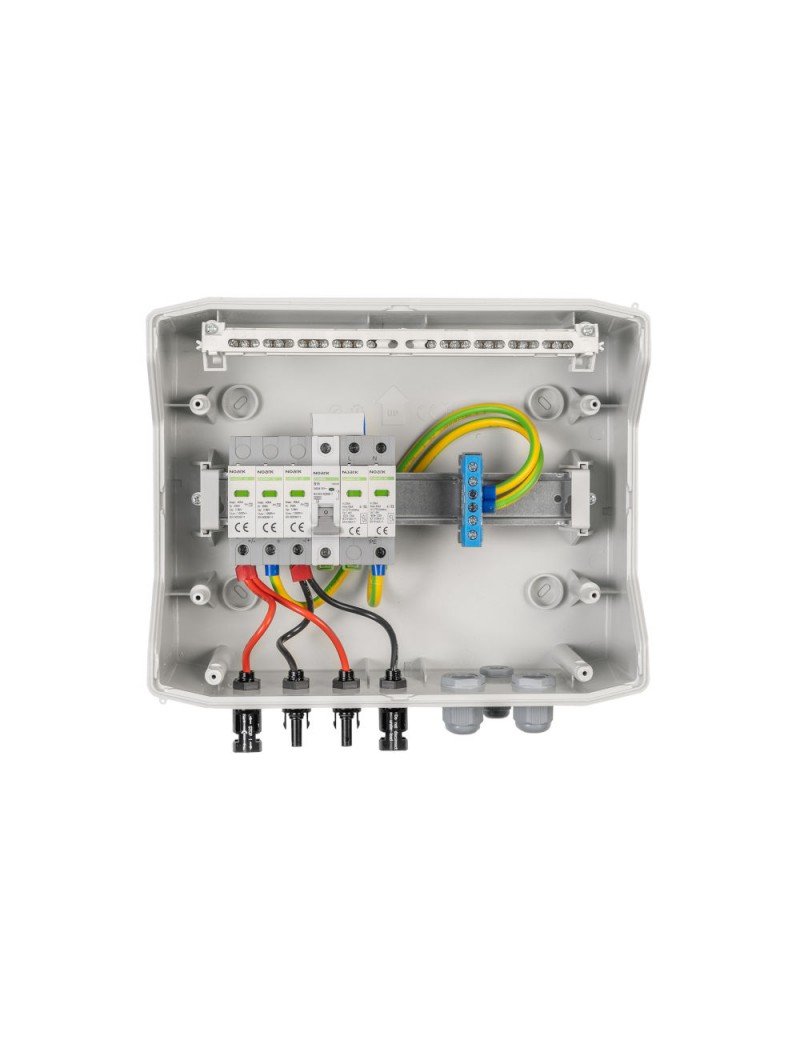

Rozdzielnica prefabrykowana DC T2 1/1 AC 1F 10 A T2 SOL-609

Rozdzielnica elektryczna ACDC T2 T2 zapewnia pełną ochronę obwodów AC i DC instalacji fotowoltaicznej przed skutkami zwarć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Parametry elektryczne i mechaniczne obudowy :

■ Przeznaczona do montażu natynkowego
■ Wykonana zgodnie z normą EN 60670, EN 62208
■ Prąd znamionowy In 63 A
■ Stopień ochrony IP65
■ II klasa ochronności
■ Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
■ Próba rozżarzonym prętem: 650°C
■ Odporność na uderzenia: IK08
■ Temperatura pracy: -25°C - +60°C
■ Bezhalogenowy plastik do ponownego przetworzenia

Wyłącznik nadprądowy :

■ Charakterystyka B
■ Wykonany zgodnie z normą IEC/EN 60898-1
■ Znamionowa zwarciowa zdolność łączeniowa ICN: 6kA
■ Napięcie znamionowe łączeniowe 230 V AC
■ Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000:

■ PV T2 (Klasa II, Typ 2, C)
■ Wykonanie zgodne z 50539-11
■ Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
■ Maksymalny prąd wyładowczy Imax: 40 kA (8/20 μs)
■ Rozmiar: 3 moduły
■ Napięcie znamionowe łączeniowe Un: 1000 V
■ Termiczna funkcja ochrony
■ Opcjonalny styk pomocniczy informujący o stanie wkładki

Ogranicznik przepięć AC :

■ Znamionowy prąd wyładowczy In (8/20 us) na fazę: 20 kA
■ Napięcie pracy trwałej Uc: 275 V na fazę
■ T2 (Klasa II, Typ 2, C)
■ Rozmiar 2 moduły
