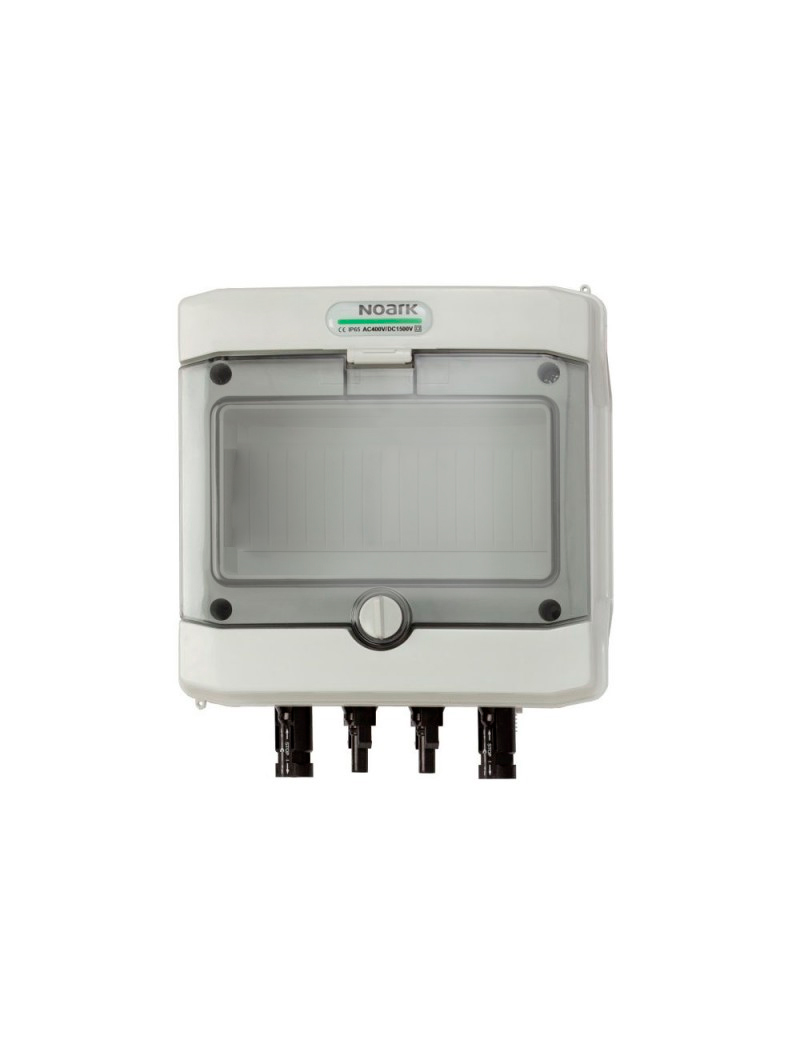

Rozdzielnica prefabrykowana DC T2 1/1 SOL-100

Rozdzielnica elektryczna DC T2 zapewnia pełną ochronę obwodów DC instalacji fotowoltaicznej przed skutkami przepięć. Jej konstrukcja nadaje się do montażu natynkowego. Dostawa składa się z obudowy, przezroczystych drzwi, szyn TH-35 mm, zacisków N+PE, przedniej pokrywy z wycięciami pod aparaty, dławików, zaślepek oraz elementów do montażu.

Parametry elektryczne i mechaniczne obudowy:

■ Przeznaczona do montażu natynkowego
■ Wykonana zgodnie z normą EN 60670, EN 62208
■ Prąd znamionowy In 63 A
■ Stopień ochrony IP65
■ II klasa ochronności
■ Znamionowe napięcie izolacji Ui: 690 V AC, 1000 V DC
■ Próba rozżarzonym prętem: 650°C
■ Odporność na uderzenia: IK08
■ Temperatura pracy: -25°C - +60°C
■ Bezhalogenowy plastik do ponownego przetworzenia

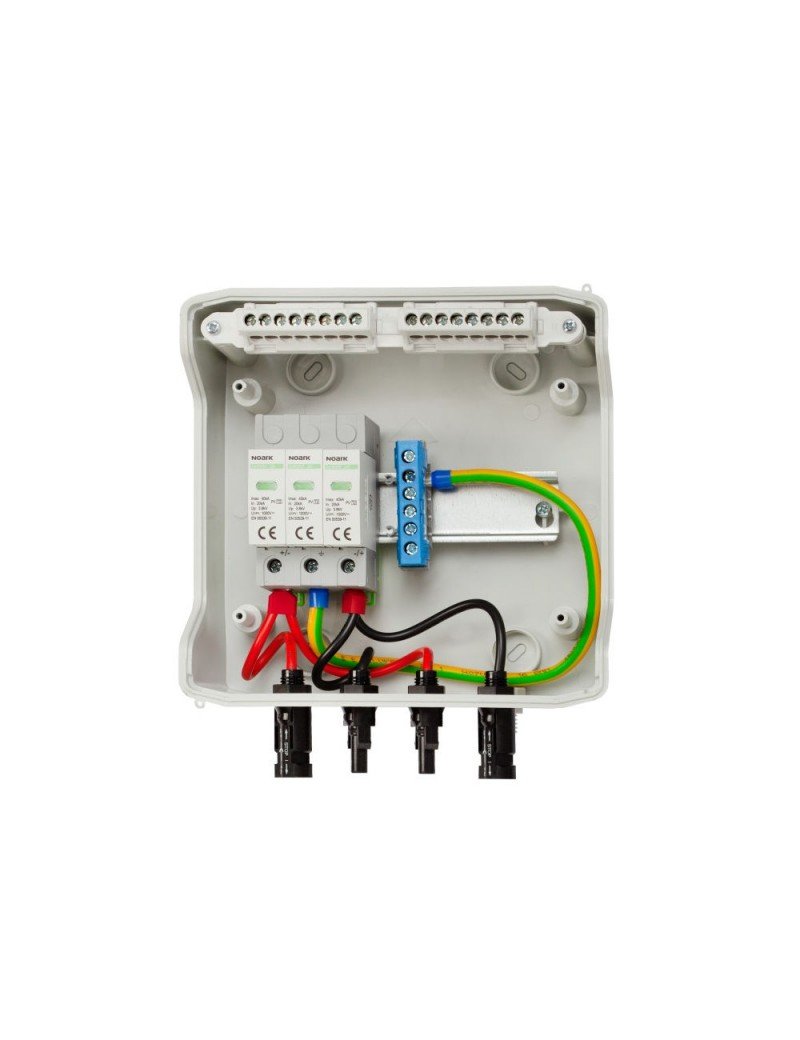

 Ogranicznik przepięć DC NOARK Ex9UEP 20 3P 1000 V :

■ PV T2 (Klasa II, Typ 2, C)
■ Wykonanie zgodne z 50539-11
■ Znamionowy prąd wyładowczy In: 20 kA (8/20 μs)
■ Maksymalny prąd wyładowczy Imax: 40 kA (8/20 μs)
■ Rozmiar: 3 moduły
■ Napięcie znamionowe łączeniowe Un: 1000 V
■ Termiczna funkcja ochrony
■ Opcjonalny styk pomocniczy informujący o stanie wkładki
